Картриджи для лазерных принтеров и копиров

На этой странице Вы найдете следующую информацию:

  1. Устройство тонерного картриджа.
  2. Принцип лазерной печати.
  3. Описание функциональных свойств наиболее выжных частей лазерного картриджа:
  4. Регенерация картриджей.
  5. Экономия средств при заправке и регенерации в лаборатории "КАРТРИДЖ СЕРВИС".
1. Устройство тонерного картриджа

В типичном тонерном картридже можно выделить два основных отсека - отсек для отработки и тонерный отсек.

ОТСЕК ДЛЯ ОТРАБОТКИ

Тонерный отсек лазерного картриджа

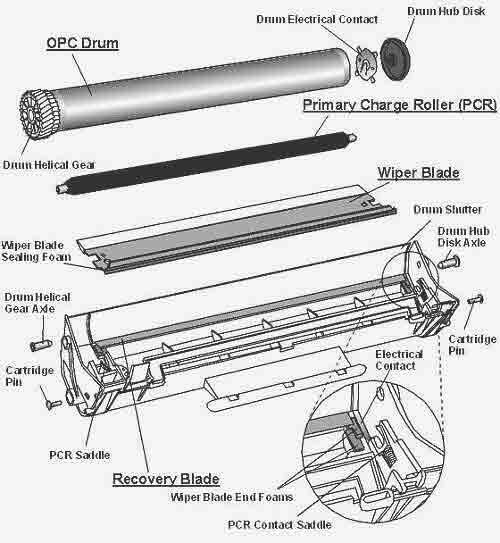

Основные составляющие отсека для отработки:

1 - Organic Photo Conductor (OPC) Dram
Барабан (OPC, Dram, Photoreceptor). Представляет собой алюминиевый цилиндр, покрытый органическим светочувствительным и фотопроводящим материалом, который способен сохранять образ, наносимый лазерным лучем.

2 - Primary Charge Roller
PCR (заряжающий вал). Обеспечивает равномерный отрицательный заряд барабана.

3 - Wiper Blade
Вайпер (Cleaning Blade, ракель, чистящее лезвие). Очищает барабан от остатков тонера, который не был перенесен на бумагу. Конструктивно выполнен в виде металлического каркаса (Stamping) с полиуретановой пластиной (Blade) на конце.

4 - Recovery Blade Recovery.
Перекрывает область между барабаном и бункером для отработки. Recovery Blade пропускает тонер, оставшийся на барабане внутрь бункера, предотвращая утечку тонера в обратном направлении (из бункера на бумагу).





ТОНЕРНЫЙ ОТСЕК.

Устройство лазерного картриджа

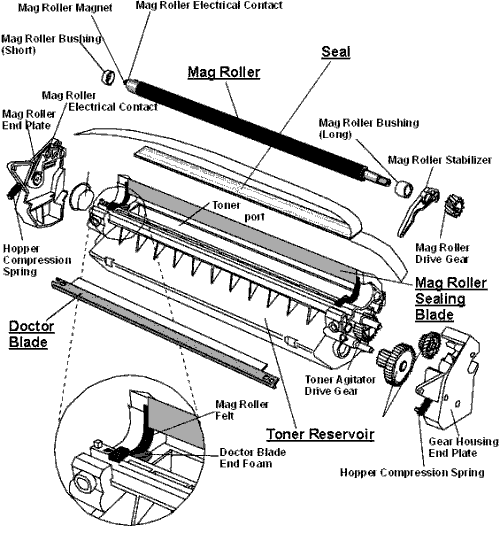

Основные составляющие тонерного отсека:

1 - Magnetic Developer Roller Магнитный вал (Мag Roller, Developer Roller). Выполнен в виде вращающейся металлической трубки, внутри которой находится неподвижный магнитный сердечник. К магнитному валу притягивается тонер, который перед подачей на барабан приобретает отрицательный заряд под действием постоянного/переменного напряжения.

2 - Doctor Blade
Доктор (Metering Blade). Обеспечивает равномерное распределение тонкого слоя тонера на магнитном валу. Конструктивно выполнен в виде металлического каркаса (Stamping) с гибкой пластиной (Blade) на конце.

3 - Mag Roller Sealing Blade
Тонкая пластина, аналогичная по функциям Recovery Blade. Перекрывает область между магнитным валом и отсеком подачи тонера. Mag Roller Sealing Blade пропускает тонер, оставшийся на магнитном валу внутрь отсека, предотвращая утечку тонера в обратном направлении (из отсека наружу).

4 - Toner Reservoir
Тонерный бункер. Внутри этого бункера находится <эрабочий> тонер, то есть тот, который будет перенесен на бумагу в процессе печати. Кроме того в бункер встроен Toner Agitator Bar - проволочная рамка, предназначенная для перемешивания тонера.

5 - Seal
Пломба. В новом (или регенерированном) картридже тонерный бункер перекрывается специальной пломбой, которая предотвращает просыпание тонера при транспортировке картриджа. Перед началом эксплуатации эта пломба удаляется.





2. Принцип лазерной печати

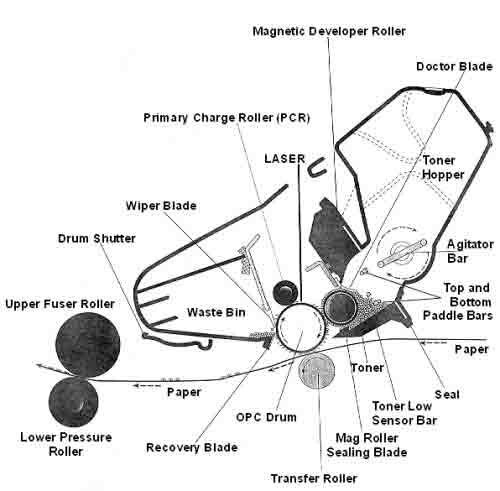

На рисунке ниже изображен картридж в разрезе. Когда Вы включаете принтер, все компоненты картриджа приходят в движение - происходит подготовка картриджа к печати. Этот процесс аналогичен процессу печати, но лазерный луч не подается на барабан и изображение не формируется. Затем компоненты картриджа останавливаются - принтер переходит в состояние Ready (готов к печати).



Лазерный картридж в разрезе



Когда вы посылаете изображение на печать, в картридже происходят следующие процессы:
Лазерный картридж

1. Зарядка барабана
PCR равномерно покрывает поверхность вращающегося барабана отрицательным зарядом.

Лазерный картридж

2. Засвечивание
Отрицательно заряженная поверхность барабана проходит под лазерным лучом. Луч сфокусирован на барабане и активизируется только в тех местах, на которые в дальнейшем должен будет нанестись тонер. Под действие лазера фоточувствительная поверхность барабана частично теряет отрицательный заряд. Таким образом, лазер наносит на барабан прообраз изображения в виде ослабленного отрицательного заряда.

Лазерный картридж

3. Нанесение тонера
На этом этапе прообраз изображения на барабане превращается в видимое тонерное изображение, которое затем будет перенесено на бумагу. Тонер, находящийся около магнитного вала, притягивается к его поверхности под действием постоянного магнита, из которого изготовлена сердцевина вала. При вращении магнитного вала, тонер, находящийся на его поверхности, проходит сквозь узкую щель, образованную доктором и валом. В результате этого тонер на магнитном валу электризуется, приобретая отрицательный заряд. Отрицательно заряженный тонер прилипает к тем участкам барабана, которые были засвечены. Доктор также обеспечивает равномерность слоя тонера на магнитном валу.

Лазерный картридж

4.Перенос тонера на бумагу
Продолжая вращаться, барабан, на который уже нанесено тонерное изображение, соприкасается с бумагой. С обратной стороны бумага соприкасается с Transfer Roller, несущим положительный заряд. В результате этого отрицательно заряженные частицы тонера притягиваются к бумаге. Получается изображение "насыпанное" тонером на бумагу.

Лазерный картридж

5. Закрепление изображения
Бумага с <энасыпанным> тонерным изображением перемещается далее к механизму закрепления. Этот механизм представляет из себя два соприкасающихся вала, между которыми проходит бумага. Нижний вал (Lower Pressure Roller) прижимает бумагу к верхнему валу (Upper Fuser Roller). Верхний вал нагрет, и при соприкосновении с ним частицы тонера расплавляются и припекаются к бумаге.

Лазерный картридж

6. Очистка барабана
Некоторое количество тонера не переносится на бумагу и остается на барабане. Барабан необходимо очистить от остатков тонера. Эту функцию выполняет вайпер. Весь тонер, оставшейся на барабане счищается вайпером в бункер для отработки. При этом Recovery закрывает область между барабаном и бункером для отработки, не позволяя тонеру просыпаться на бумагу.

7. "Стирание" изображения
На этом этапе с поверхности барабана "стирается" прообраз изображения, нанесенный лазерным лучом. PCR раномерно покрывает поверхность барабана отрицательным зарядом, восстанавливая заряд в тех местах, где он был понижен под воздействием лазера.





3. Описание функциональных свойств наиболее выжных частей лазерного картриджа:
Фотобарабаны (OPC)

ФотобарабаныВ отличии от фирм, которые просто поставляют продукцию различного качества и неизвестных марок, лаборатория "КАРТРИДЖ СЕРВИС" направляет немало средств и энергии на подбор и тестирование ОРС. В то же время постоянно проводятся исследования во всех центрах по регенерации картриджей системы "SINT MASTER". Это облегчает получение нужных результатов по наилучшей совместимости, производительности и долговечности фотобарабанов. Одним из важных результатов таких объединенных исследований является широкий ассортимент высококачественных и высокопроизводительных фоторецепторов. В конструкции всех фоторецепторов, используемых в лаборатории "КАРТРИДЖ СЕРВИС" заложены наилучшие эксплуатационные характеристики.
Мы постоянно следим за изменением конъюнктуры рынка ОРС.



Влияние фотобарабана на ресурс печати картриджа

ФотобарабанЧтобы создавать конкурентоспособную продукцию необходимо, чтобы производительность регенерированных картриджей была не ниже оригинальных. Из всех основных компонентов системы передачи изображения фотобарабан оказывает самое большое влияние на производительность.
Цель нашей деятельности по проекту тестовых испытаний и отбора фотобарабанов ведущих мировых производителей состоит в соответствии оригинальному картриджу по всем параметрам. Эти параметры включают в себя производительность картриджа, плотность изображения, наличие фона, совместимость фьюзера и др.
Мы постоянно совершенствуем наши лабораторные испытания ОРС технологий, которые помогают Вам непрерывно улучшать Ваше конкурентоспособное положение по сравнению с оригинальными картриджами.



Долговечность ОРС фотобарабана

ФотобарабаныПоскольку ОРС стирается (изнашивается) в момент вращения, то срок службы ОРС напрямую зависит от количества оборотов, которые совершает фотобарабан. Перевод количества оборотов в количество страниц зависит также от средней продолжительности и тиража печати. Чем короче печатный цикл, тем больше число вращений фотобарабана, потому что ОРС вращается каждый раз когда включен приводной двигатель лазерной развертки включая еще дополнительное время на нагрев и на саму печать. ОРС также изнашивается от трения, химической деградации, световой и электрической усталасти. Кроме того, ракельное лезвие очистки, ролик первичного заряда и тонер способствуют износу. Плюс использование грубой бумаги, чрезмерно толстой бумаги и конвертов также приводит к более быстрому износу фотобарабана.



Тонерные технологии

Тонер фирмы SCCТонер - один из самых ответственных и один из самых проблемных компонентов в восстановлении картриджей имеет решающее значение в качестве печати. Поэтому мы отчетливо понимаем, что использование качественного тонера - залог успеха. Поэтому мы работаем с одним производителем тонеров - американской фирмой Static Control, признанным лидером среди производителей высококачественных тонеров



Новые технологии тонеров

В системе "SINT MASTER" постоянно отслеживаются тенденции развития технологий производства новейших тонеров, чтобы удовлетворять потребности новых покупателей принтеров с разрешением 1200 dpi, как например HP-4000. Эти системы потребовали совершенно новых тонеров, которые значительно отличаются от технологий производства тонеров SX, EX, WX - десятилетней разработки.
В ближайшее время мы будем использовать в своих процессах тонеры, которые основаны на новейших технологиях полимеризации.



Лезвия

Любой из известных картриджей включает в себя несколько различных лезвий, каждое из которых выполняет важную и нужную функцию. От лезвий зависит очистка фотобарабана, дозирование тонера, герметизация бункеров картриджа. В процессе работы любой дефект любого из лезвий, будь то ракельное лезвие очистки фотобарабана, лезвие дозирования тонера или уплотнительное лезвие магнитного вала, может вывести из строя картридж.
Поэтому, учитывая такие строгие требования, только самое серьезное изучение техпроцесса, самое тщательное изготовление производственной оснастки и самые высокие требования к материалам могут обеспечить качество и надежность этой продукции.



Ракеля Wiper Blade Лезвие очистки фотобарабана (Wiper blade)

Используемые лабораторией "КАРТРИДЖ СЕРВИС" лезвия очистки фотобарабанов изготавливаются на основе термопластичного экструзионного полиуретана, который обеспечивает оптимальную очистку и долговечность работы фотобарабана.
Лезвие очистки служит для очистки фотобарабана от остаточного тонера, который не был перенесен на бумагу в процессе переноса изображения. Качество отработки поверхности лезвия очистки, острота кромок и точные размеры, очень важны для нормальной работы картриджа.



Лезвие дозирования тонера (Doctor blade)

Ракеля Doctor BladeЛезвия дозирования, используемые в нашей лаборатории полностью соответствуют самым строгим техническим спецификациям, обеспечивая надежную работу картриджа.
Полиуретановое лезвие дозирования регулирует количество тонера, поступающего на магнитный вал и участвует в процессе трибоэлектрического заряда тонера, чтобы обеспечить точную передачу изображения на фотобарабан. Качество обработки поверхности лезвия дозирования, жесткость и точность размеров важны для нормальной работы картриджа.



Уплотнительное лезвие магнитного вала

Ракель магнитного валаУплотнительное лезвие магнитного вала уплотняет бункер тонера и препятствует просыпанию тонера на бумагу. Уплотнительное лезвие магнитного вала легко повреждается во время восстановления картриджа и должно быть в этом случае заменено.







Уплотнительное лезвие фотобарабана
Уплотнительное лезвий фотобарабана - Recovery

Уплотнительное лезвие фотобарабана используется в качестве уплотнителя между ОРС фотобарабаном и бункером отработанного тонера, чтобы предотвратить просыпание тонера на бумагу, создающее эффект "разбрызгивания" при печати. Структура материала, точные и правильные размеры, а также качество острия лезвия важны для нормальной работы картриджа.



Ролик первичного заряда (PCR)
Ролик первичного заряда - PCR

Ролик первичного заряда служит для зарядки фотобарабана однородным отрицательным зарядом, стирая при этом старый заряд.
Работая с высоковольтным напряжением ролик быстро изнашивается, что приводит к дефектам фона и светлым полосам. Оригинальный ролик обычно изнашивается в первом цикле использования, делая необходимой его замену.



Магнитный вал (MagRoll)
Магнитный вал - Magroll

Манитный вал совместно с лезвием дозирования тонера заряжает тонер отрицательным зарядом и передает его на фотобарабан играя, таким образом, существенную роль в процесе формирования изображения. Если тонер неоднородно заряжен или неоднородно нанесен на поверхность магнитного вала, то результатом будет светлая печать и изменение плотности печати.
Постоянный износ магнитного вала - одна из самых больших проблем для восстановителей. Магнитный вал является основой для общего качества печати и таким образом имеет большое воздействие на всю работу картриджа. С надежным магнитным валом, завершающим систему отображения, Вы будете иметь способность продлевать жизнь картриджа на необозримое время.

4.Регенерация картриджей

Теперь, когда Вы познакомились с устройством лазерного картриджа, принципом его работы, факторами. определяющими качество печати Вам легче будет понять что такое регенерация, насколько это сложный процесс, какое качество получается в итоге, насколько это выгоднее экономически.

Затраты на картриджи - непроходящая головная боль для всех, кто активно использует струйные и лазерные принтеры. Регенерация использованных картриджей - очевидный путь к снижению таких затрат. Однако, нередко останавливает боязнь получить в результате некачественную печать, а то и поврежденный принтер. Чтобы принять обоснованное решение, давайте разберемся с технической и организационной стороной вопроса. Восстановление - "за" и "против".

Прежде всего - принципиальная целесообразность регенерации картриджей вряд ли вызывает сомнения. Их однократное использование не только расточительно, но и вредно с позиций влияния на окружающую среду (отработанные картриджи - особый вид отходов, вызывающий немало проблем при утилизации).

Недаром в богатой Европе, где мало кого смущает "одноразовость" многих товаров, рынок восстановленных картриджей в последние несколько лет вырос более чем в 5 раз. Интерес производителей принтеров понятен, но в их предупреждениях относительно предпочтительности новых оригинальных картриджей есть и определенный резон: грубо и неквалифицированно выполненные попытки заправки и восстановления действительно могут привести к снижению качества печати и даже к поломке принтера. С другой стороны, лазерные картриджи, как мы убедились выше, - отнюдь не что-то сверхсложное и непознаваемое.

Просто, как и везде, при их восстановлении требуются отработанная технология, специальное оборудование и квалифицированные исполнители. Каковы же конкретные проблемы и их решения?

Проблемы тонер-картриджей. Даже простая заправка картриджа требует его предварительной очистки. Последнюю осуществляют с помощью специальной станции очистки с подачей сухого воздуха и удалением отработанного тонера.

Однако, нередко дело не ограничивается только заправкой: компоненты картриджа изнашиваются и нуждаются в замене. Она не слишком сложна, но необходимо иметь в распоряжении полный ассортимент деталей для разных моделей. Интересно, что регенерированный картридж может даже в некоторых отношениях превосходить оригинал: так, фотобарабан, который обычно выходит из строя наиболее быстро(последнее время появились картриджи с одноразовыми барабанами), можно заменить на специальный барабан с повышенной износостойкостью Long Life. Такие модели сейчас позволяют выполнять до 5 заправок тонером.

Итак, технология, которая позволяет в абсолютном большинстве случаев восстановить готовность к работе картриджей струйных и лазерных принтеров, существует и доступна. Но она предусматривает использование специального оборудования и наличие квалификации исполнителей, так что выполнять регенерацию целесообразно в специализированных центрах.
